La fabrication additive par Stéréolithographie ou photo-polymérisation (SLA) offre l’intérêt d’obtenir un produit transparent. Contrairement à la fabrication par dépôt de fil, le pièce est fabriquée la tête en bas. Le plateau support en aluminium trempe dans une cuve de résine photosensible. Un laser vient solidifier la résine couche par couche. Pour avoir une idée plus précise du processus, regardez la vidéo ci dessous.

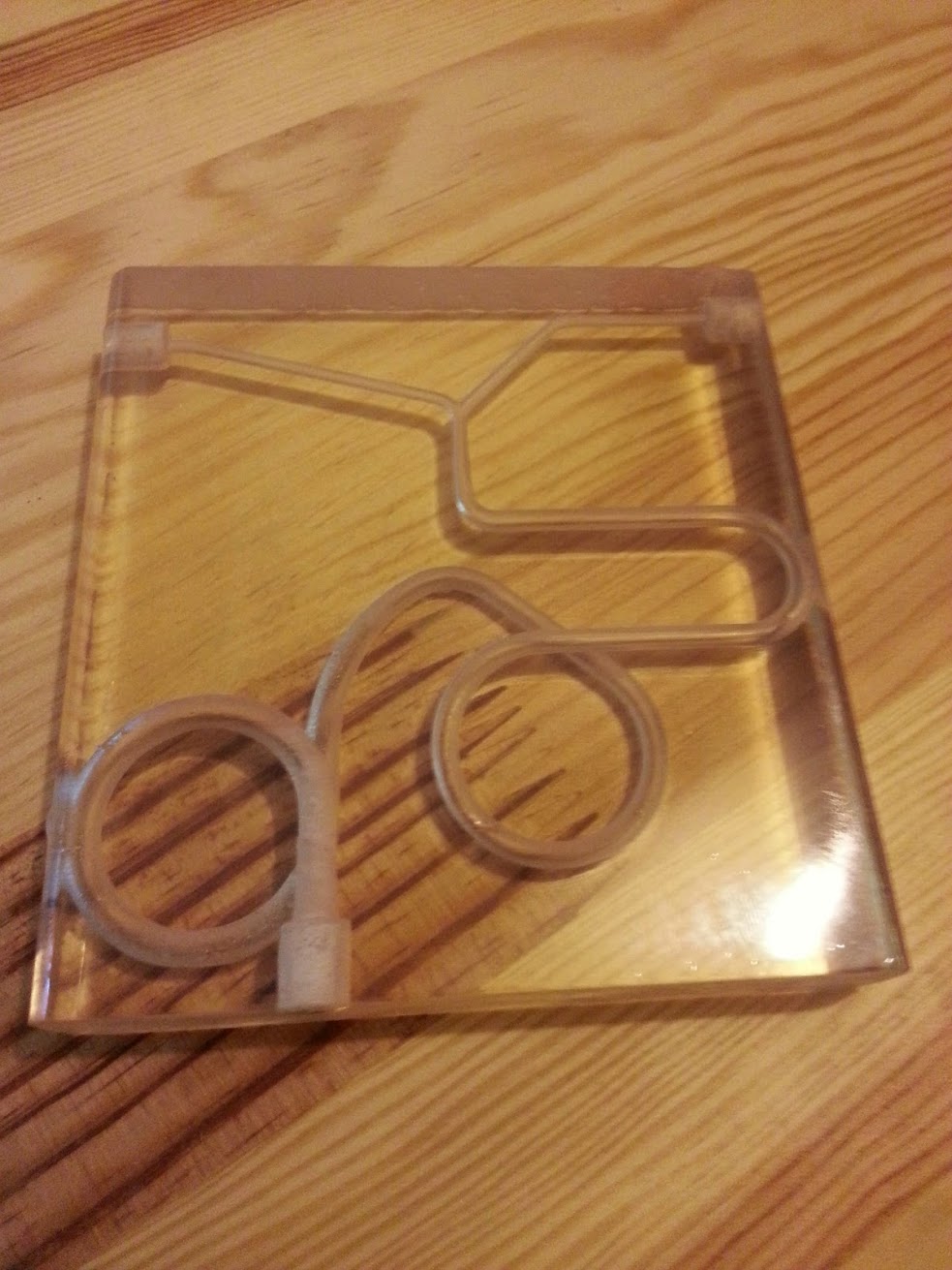

- La pièce terminée, poncée et polie

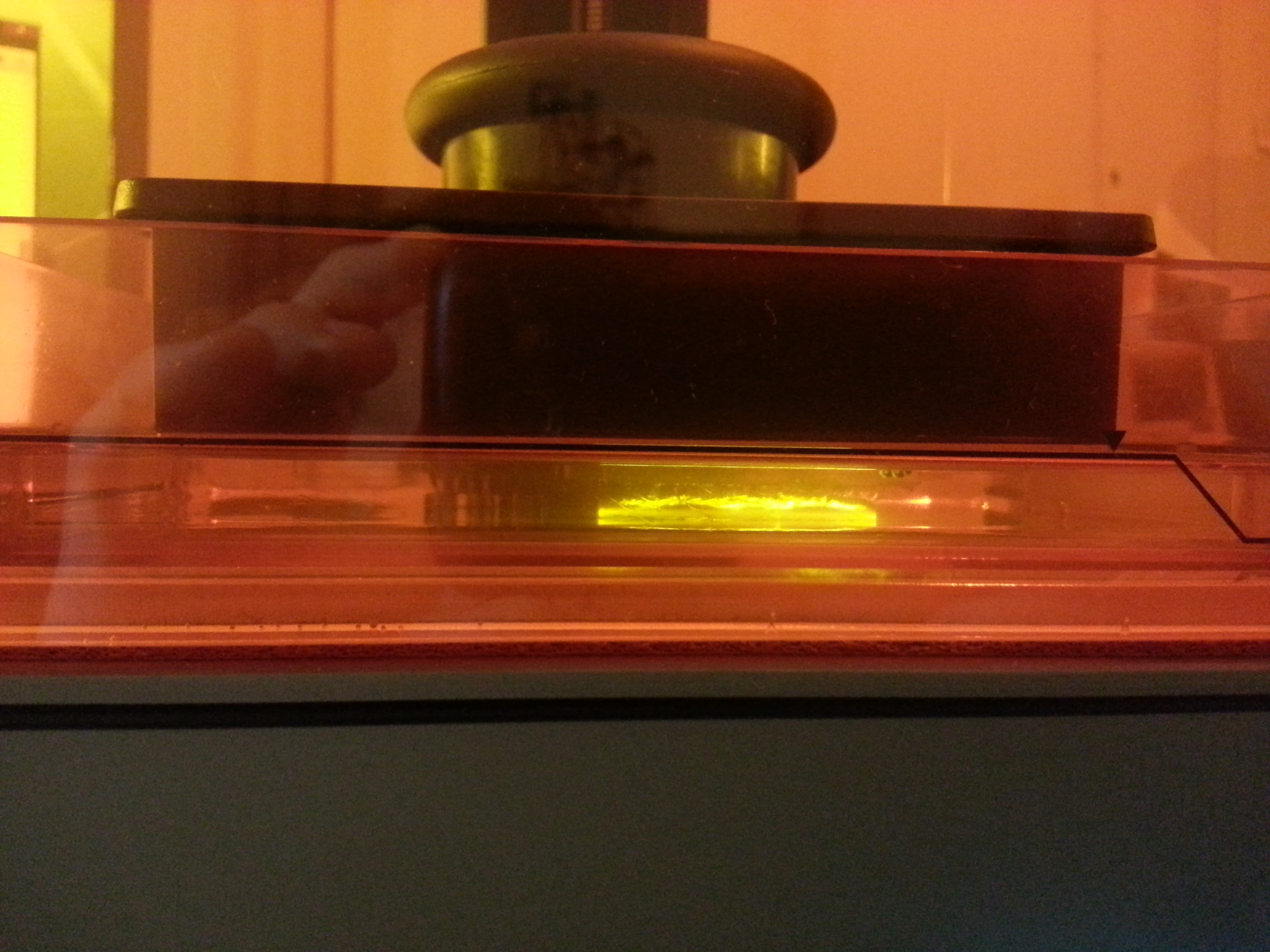

- La pièce en début d’impression

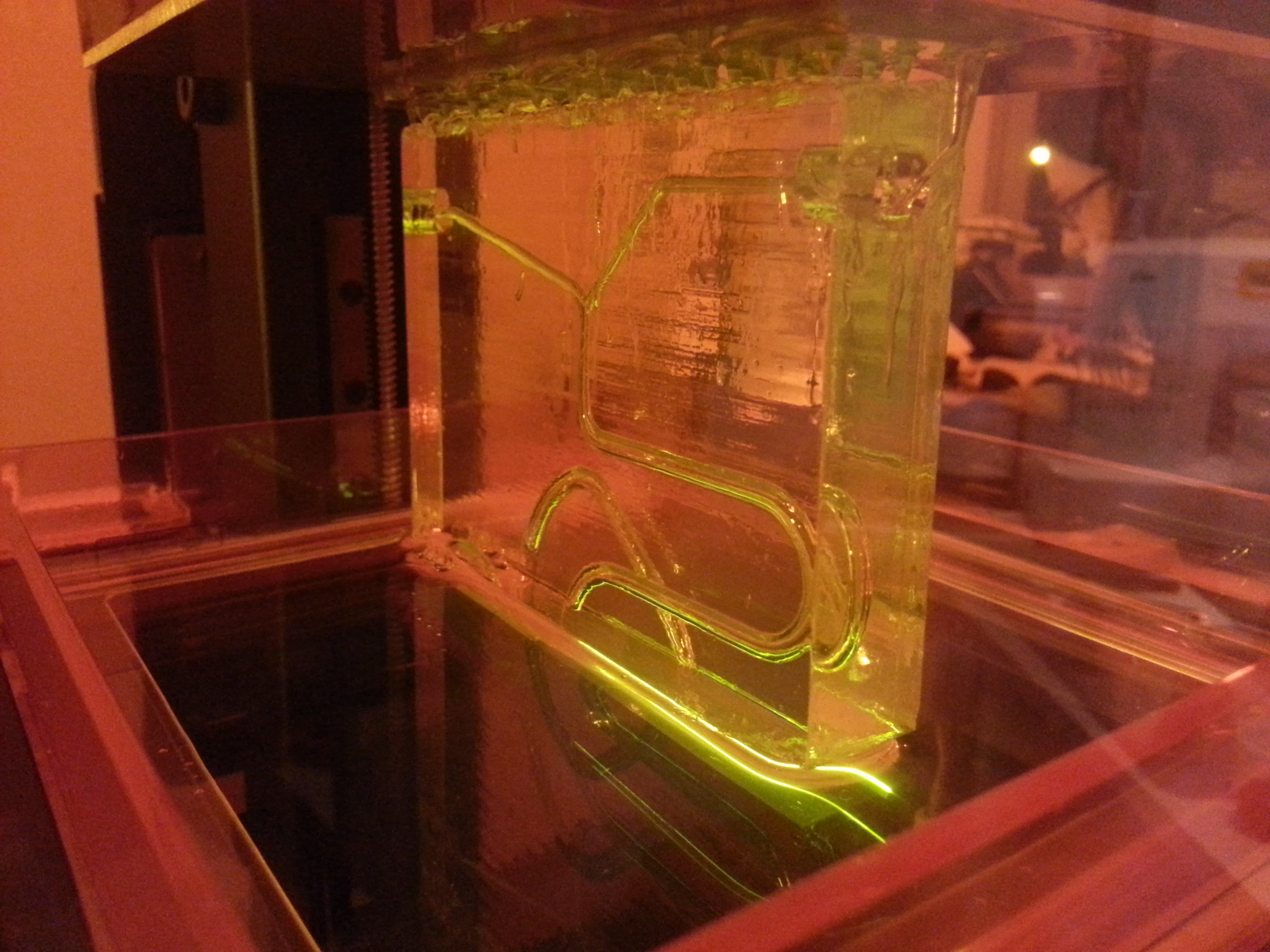

- La pièce en cours d’impression

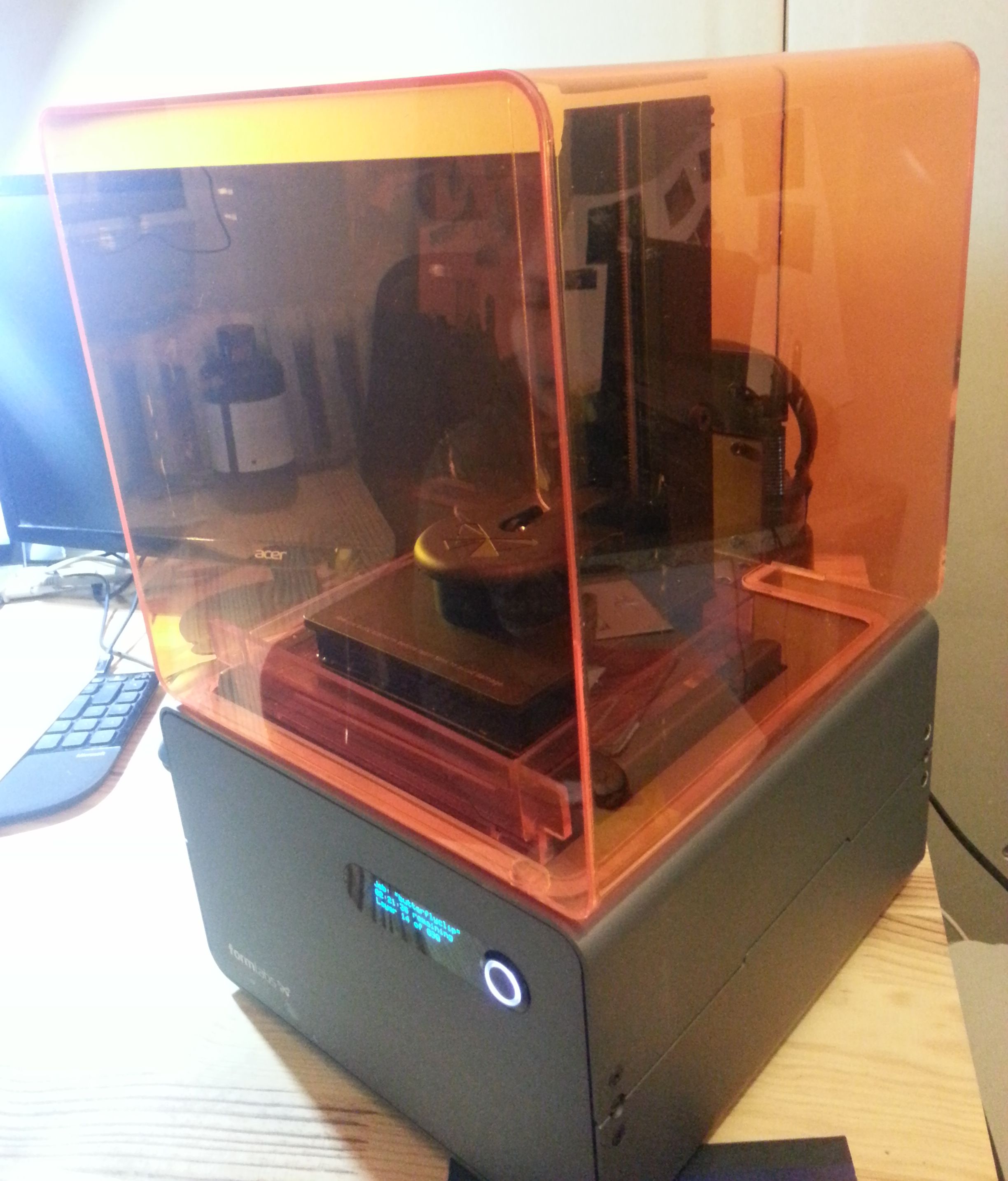

- La Form1 de FormLab

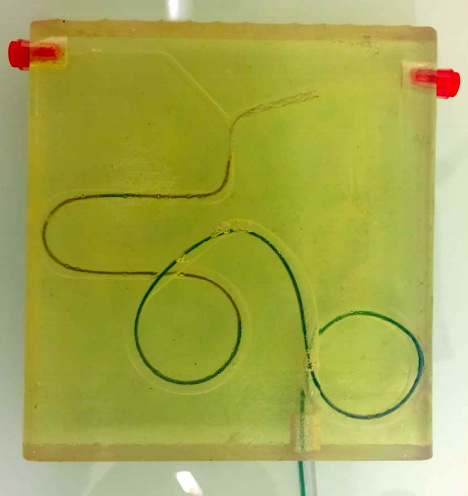

Cette pièce représente un réseau sanguin cérébral simplifié. Cette pièce va servir à tester des stents (sorte de micro filets) qui seront insérés avec un cathéter pour retirer un thrombus (dépôt de sang coagulé) après un AVC.

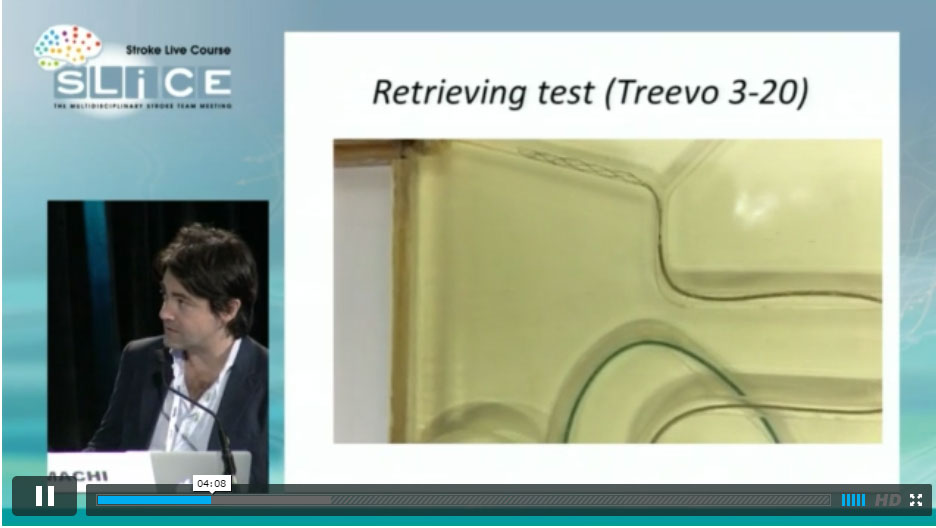

- in vitro thrombectomy : retrieving test
- in vitro thrombectomy : middle (4mm) white clot
- in vitro thrombectomy : large (6mm) red clot
Vous pouvez visualiser la vidéo de l’utilisation de ce réseau à 8mn30 et 10mn, présenté par P. Machi lors de conférence « Advanced Bench Testing for stentrivers technology. What We have learn ? » P. Machi, F. Jourdan, D. Ambard, C. Reynaud, M. Sanchez, A. Bonafé, V. Costalat,
SLICE meeting – September 7-9, 2015 – Nice, France
Experimental evaluation of stent retrievers’ mechanical properties and effectiveness
Paolo Machi,1 Franck Jourdan,2 Dominique Ambard,2 Cedric Reynaud,2 Kyriakos Lobotesis,3 Mathieu Sanchez,2 Alain Bonafé,1 Vincent Costalat1
1 Centre Hospitalier Universitaire Gui de Chauliac, Montpellier, France 2 Department of Mechanical Engineering, University of Montpellier, France 3 Imperial College Healthcare NHS, London, UK
Publication en open access
J NeuroIntervent Surg-2016-Machi-neurintsurg-2015-012213
